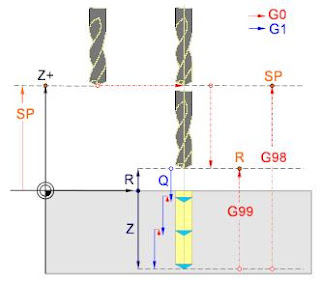

Los parámetros utilizados en la función G73 para realizar una operación de Taladrado en una fresadora con un control numérico FANUC 21i, son los siguientes:
N0150 G98/99 G73 X_ Y_ R_ Z_ Q_ F_
Donde:
G98 /99: Volver a "Z" de seguridad, es decir, arriba del todo, o al punto de referencia indicado por el parámetro R.
G90 /91: Programación en cotas absolutas o incrementales.
X: Cota "X" del agujero a mecanizar.
Y: Cota "Y" del agujero a mecanizar.
Z: Profundidad del taladrado.
Q: Profundidad de ajuste.
R: Punto de referencia.
F: Avance.
K: Número de repeticiones.
Un ejemplo del uso de esta función, podría ser el siguiente:
...
N0130 G43 H3 Z10
N0140 G98 G73 X10 Y10 R5.5 Z-15. Q6. F60. (Mecanizado de taladro)
N0150 Y30 (Segundo mecanizado)
N0160 G80 (Anulación del ciclo)
