Types of drilling rigs

 أبراج الحفر (Rigs ) تعمل على حفر ثقوب فى الأرض ، والغرض من الحفر فى العادة الحصول على نفط أو غاز ، تعمل الأبراج على اليابس ( Land ) أو فى الماء ( Offshore ) وبعضها كبير والأخر صغير نسبيا .

 أبراج الحفر الكبيرة تحفر ثقوب عميقة جدا حوالى 20000 قدم أى 7000 متر وربما يزيد ، أبراج الحفر الصغيرة تحفر بضعه آلاف من الآقدام وما يساويها من الأمتار .

 يصنف العاملون فى مجال صناعه النفط انواع أبراج الحفر إلى سته أنواع رئيسيه :

1- أبراج الحفر البرية ( Land )

2- أبراج الحفر المرفوعة (Jackup )

3- أبراج الحفر ذات المنصة الثابتة ( Platform )

4- أبراج الحفر الغاطسه أو الإنغماريه ( Submersible )

5- أبراج الحفر الشبة غاطسه أو شبة الإنغمارية ( Semi-submersible )

6- سفن الحفر ( Drill Ship )

 《 أبراج الحفر البريه 》( land Rigs )

 برج الحفر الأرضى يحفر على اليابسة ، وهذه تعد الأوسع إنتشارا .

1- أبراج الحفر الخفيفة ( Light Land Rig ) : تحفر آبار يتراوح أعماقها ما بين 5000 : 3000 قدم أى 1500 : 1000 متر .

2- أبراج التشغيل المتوسط ( Medium Land Rigs ) : يتراوح آبار التى تحفرها ما بين 10000 : 4000 قدم أى 3000 : 1200 متر .

3- أبراج التشغيل الثقيلة : تحفر آبار يتراوح أعماقها ما بين 16000 :12000 قدم أى 5000 : 3500 متر

4- أبراج الحفر فوق الثقيل ( Ultraheavy Land Rigs ) : تحفر آبار يتراوح أعماقها ما بين 25000 :18000 قدم أى 7500 :5500 متر .

 نقل آبراج الحفر ( Mobilization Land Rigs )

يستطيع أعضاء الطاقم تحريك برج الحفر على الشاحنات والمقطورات والجرارات والمركبات والطوفات والزحافات وفى بعض الأحيان تنقل بمعدات خاصة تعمل بضغط الهواء .

1- آبراج الحفر الصغيره فى التشغيل الخفيف تتميز بسهولة نقلها وتحريكها .

2- أبراج الحفر فى التشغيل فوق الثقيل يصعب نقلها وتحريكها

  تحفر آبار بحرية وهو قابل للحركة ولها أرجل لحمل أرضية وهيكل برج الحفر وعندما تضع على مكان الحفر تستقر الأ{جل على أرض الحفر Legs Rest On Sea Floor .

-تستطيع آبراج الحفر المرفوعة الحفر فى مياة يتراوح عمقها بعض الأقدام أو الأمتار إلى أكثر من 400 قدم أى 120 متر ( Depth Ranges From Few Feet to Over 400 Ft or 120 M )

Mobilization Jackup Rig

تسحب المراكب آبراج الحفر المرفوعة إلى مكان معين وتكون دائما أرجلها مرفوعة عن الأرض ، طاقم نصب برج الحفر هم المسؤلون عن وضع أرجلة بإحكام على قاع البحر وبعد ذلك يعدلون مستوى الأرضية وإرتفاع جسم البرج

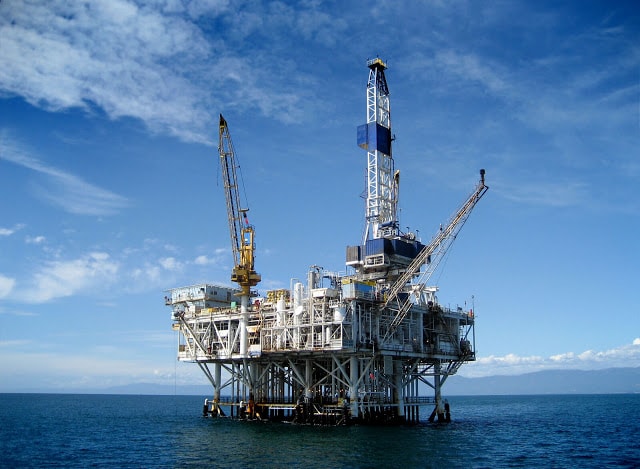

《آبراج الحفر ذات المنصة الثابتة》 ( Platform Rig )

هذا النوع من الأبراج غير قابل للتحريك أي عندما يبنى لا يتحرك من مكانه على الأطلاق ، تحفر الشركات عدة آبار من المنصة الواحدة ، يمكن للأبراج ذات المنصة الثابتة أن تزود بمركب تموين يطفو بجانب المنصة الثابتة وهناك منصات كبيرة تحوي كل المتطلبات لذا لا تحتاج لمراكب تموين ، إن الأبراج ذات المنصة الثابتة لها عدة أنواع منها ذات الغلاف الفولاذي والقيسوني وذات الثقل الخرساني .

 آبراج الحفر الكبيرة ذات المنصة الثابتة لها أنواع مختلفة مثل :

1- نوع ذات الغلاف الفولازى Steel – Jacket Platform

2- النوع القيسونى Caisson Type Platform

3- النوع ذات الثقل الخرسانى Concrete Gravity Type Platform

– فى المياة العميقة يتحتم على بناة آبراج الحفر أن ينشآوا منصات تستجيب أو ترضخ لحركة المياة والرياح وهناك نوعان من آبراج الحفر الراضخه ذات المنصة :

1- البرج المدعم بالشدادات Compliant Platform Rig

2- النوع ذو الأرجل الشد
