Instruccion G83 (Ciclo fijo de taladrado)

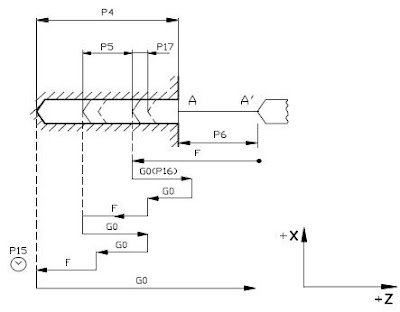

En los controles FAGOR 8025T para realizar un Taladrado en el torno, habrá que utilizar la función G83 con los siguientes parámetros:

N030 G83 P0=K P1=K P4=K P5=K P6=K P15=K P16=K P17=K

Donde:
P1: Cota Z del punto donde se desea hacer el agujero.
P4: Profundidad total del taladro. Con signo positivo si se mecaniza Hacia el sentido negativo del eje Z, es decir, hacia el plato de agarre. Signo negativo si se hace en el sentido contrario.
P5: Pasada máxima.
P6: Distancia de seguridad. Indica a que Distancia del inicio del taladro se posiciona la herramienta en el movimiento de acercamiento.
P15: Temporización. El valor es en segundos.
P16: Desplazamiento en G00 después de cada pasada.
P17: Indica hasta qué distancia de la profundidad alcanzada en la anterior pasada debe
efectuarse el movimiento rápido de acercamiento, para efectuar una nueva penetración.
