En los controles FAGOR 8025T cuando precisemos realizar un cilo fijo de refrentado de tramos rectos utilizaremos la función G82. Los parámetros de esta función son los siguientes:
P0: Cota "X" del Punto A. Se puede expresar en radios o diámetros.
P1: Cota "Z" del punto A
P2: Cota "X" del punto B. Se puede expresar en radios o diámetros.
P3: Cota "Z" del punto B.
P5: Paso máximo. Evidentemente deberemos indicar un valor mayor que cero, de los contrario nos mostrará un error.
P7: Exceso de material para el acabado en el eje "X".
P8: Exceso de material para el acabado en el eje "Z".
P9: Velocidad de avance para la pasada de acabado. Si queremos que no haya pasada de acabado deberemos indicárselo al control introduciendo el valor 0.

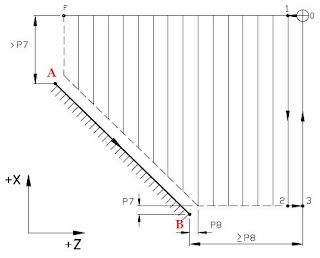

Aclaraciones: Véase diagrama. Los movimientos del punto 1 al punto 2 y del punto 2 al punto 3 se realizan a la velocidad de avance programada. Por el contrario, los movimientos que van del punto 0 al punto 1 y del punto 3 al punto 0 se realizan en avance rápido.
Si las coordenadas de los puntos son A(X40 Z-30) y B(X10 Z0) y posicionamos la herramienta en 0(X60 Z10) obtendremos el siguiente código:
....
N210 G00 X60 Z10 (Posicionamiento de la herramienta en el punto inicial 0. (Ver diagrama).
N220 G81 P0=K40 P1=K-30 P2=K10 P3=K0 P5=K3 P7=K1 P8=K1 P9=K80
